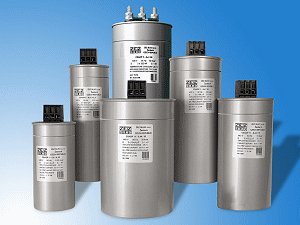

Назначение, конструкция

Конденсаторы предназначены для индивидуальной, групповой или центральной компенсации реактивной индуктивной мощности в сетях низкого напряжения.

Конденсаторы изготовлены в системе МKP, которую создает металлизированная полипропиленовая пленка с весьма низкими диэлектрическими потерями. Диэлектрическая система саморегенерирующая в сухом исполнении. Собственные секции залиты твердым компактным веществом растительного происхождения, которое является нетоксичным и экологически безвредным.Поэтому не грозит загрязнением окружающей среды, например просачиванием жидкости –импрегнанта.

Корпус конденсатора защищен от разрыва разъединителем по давлению, который обеспечивает безопасное отключение конденсатора от сети при перегрузке, старении или в конце срока эксплуатации. Конденсаторы снабжены тремя разрядными резисторами.

Технические характеристики

Номинальное напряжение:       230, 400, 415, 440, 480, 525, 580, 690 V
Номинальная частота:       50/60 Hz
Стандарты:       IEC 60831-1: 1996
EN 60831-1: 1996
EN ИSN 60831-1; 1998
IEC 60831-2: 1996
EN 60831-2: 1996
EN ИSN 60831-2; 1997
Максимально допустимое напряжение:   Umax   UN + 10 % (max. 8 часов за 24 часа)
UN + 15 % (max. 30 минут за 24 часа)
UN + 20 % (max. 5 минут)
UN + 30 % (max. 1 минута)
Макс.допустимый ток:   IS   1,3 * IN
Погрешность емкости:       -5 / +10 %
Испытательное напряжение между клеммами:   UTT   2,15 * UN, AC, 2 s
Испытательное напряжение между
закороченными клеммами и корпусом:
  UTC   UN £ 660 V: 3000 V AC, 10 s
UN > 660 V: 6000 V AC, 10 s
Ток включения:       max. 200 x IN
Потери диэлектрика:
Потери конденсатора:
  tan δ
tan δ0
  cca 0,25 W/kvar (bez vybнjecнch rezistorщ)
cca 0,5 W/kvar (s vybнjecнmi rezistory)
Предполагаемая долговечность:       > 100 000 часов
Степень защиты:       IP 00, IP 20, по желанию IP 54,
конденсаторы предназначены дл внутреннего монтажа
Категории температур окружающей среды:       -40°C / D  - максимальная температура 55 °C
                  - наивысшая средняя величина за 24 часа 45 °C
                  - наивысшая средняя величина за 1 год 35 °C
Охлаждение:       Воздушное естественное
Разрешенная относительная влажность:       IP00 - max. 95 %, IP 20 - max. 95 %, IP 54 - max. 95 %
Максимальная высота над уровнем моря:       2 000 m n.m.
Монтажное положение:       Произвольное
Закрепление:       винт M12 на дне корпуса (подтягивающий момент max. 5 Nm), хомуты
Обеспечение безопасности:       Разъединитель по давлению, система саморегнерации
Корпус:       Цилиндрический, алюминиевый
Система диэлектрика:       MKP, металлизированная полипропиленовая пленка
Импрегнант:       Сухое исполнение
Клеммы:       1/ клеммник – двойные, трехфазные клеммы M5,
момент затягивания max. 2 Nm
2/ винтовые клеммы M10, момент затягивания max. 8 Nm
Разрядные резисторы:       Встроенные (на 75 V за 3 минуты)
